Адаптер фланцевый для всех типов труб. Тип МФС-12


Адаптер фланцевый  для всех типов труб.  Тип МФС-12 (Муфта-фланец)







Диаметр

Толерантность

L,

в,

с,

Вес кг.

п

D min-max

мм

мм

мм

350

371-385

220

494

500

32

400

422-436

220

545

565

37

450

473-487

220

596

615

42

500

525-539

220

648

670

50

600

628-642

220

750

780

61

700

712-726

220

825

895

91

700

731-745

220

854

895

92

800

806-820

220

925

1010

108

800

835-849

220

958

1010

109

900

907-921

220

1030

1110

124

900

938-952

220

1060

1110

126

1000

1009-1023

220

1130

1220

148

1000

1041-1055

220

1160

1220

150

1200

1213-1227

320

1230

1455

178

1200

1248-1262

320

1260

1455

180

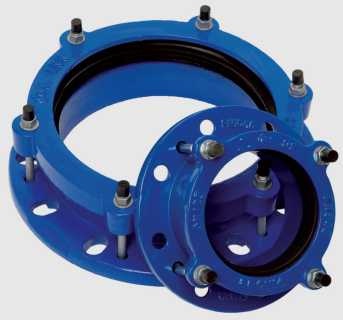

Адаптер фланцевый  для всех типов труб



















Адаптер фланцевый, тип МФС-12 применяется для соединения стальных, чугунных, асбестовых и других типов труб с фланцевой арматурой.

ОСНОВНЫЕ МАТЕРИАЛЫ КОНСТРУКЦИИ

Корпус - сталь с термообработанным поли­мерным покрытием.

Уплотнение - EPDM.

РАБОЧАЯ СРЕДА

Вода в системах холодного и горячего водоснабжения, отопления, морская вода, питьевая вода, гликольные смеси и т.п.

Рабочая температур: до +80°С.

Давление -10 кгс/см2 (10 МПа)

ТИП ПРИСОЕДИНЕНИЯ

Фланцевое

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ФЛАНЦЕВ по 12815-80

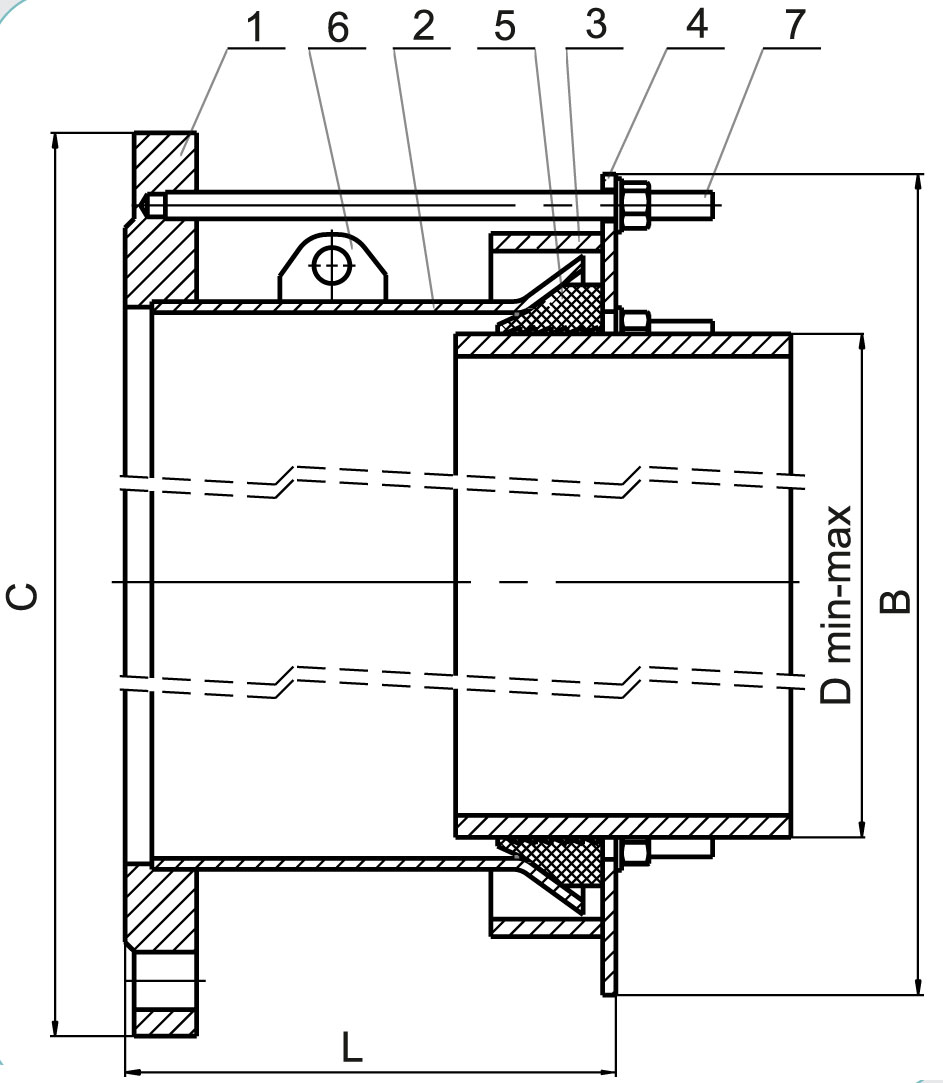

Адаптер фланцевый  для всех типов труб



N' п/п

Наименование

Материал

1

Фланец

Сталь

2

Втулка

Сталь

3

Юбка

Сталь

4

Кольцо

Сталь

5

Уплотнение

EPDM

6

Зацеп

Сталь

7

Шпилька, шайба, гайка

Сталь оцинкованная
